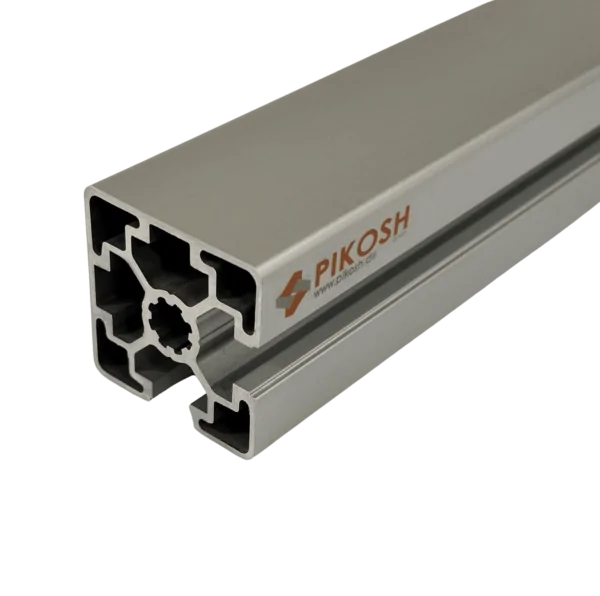

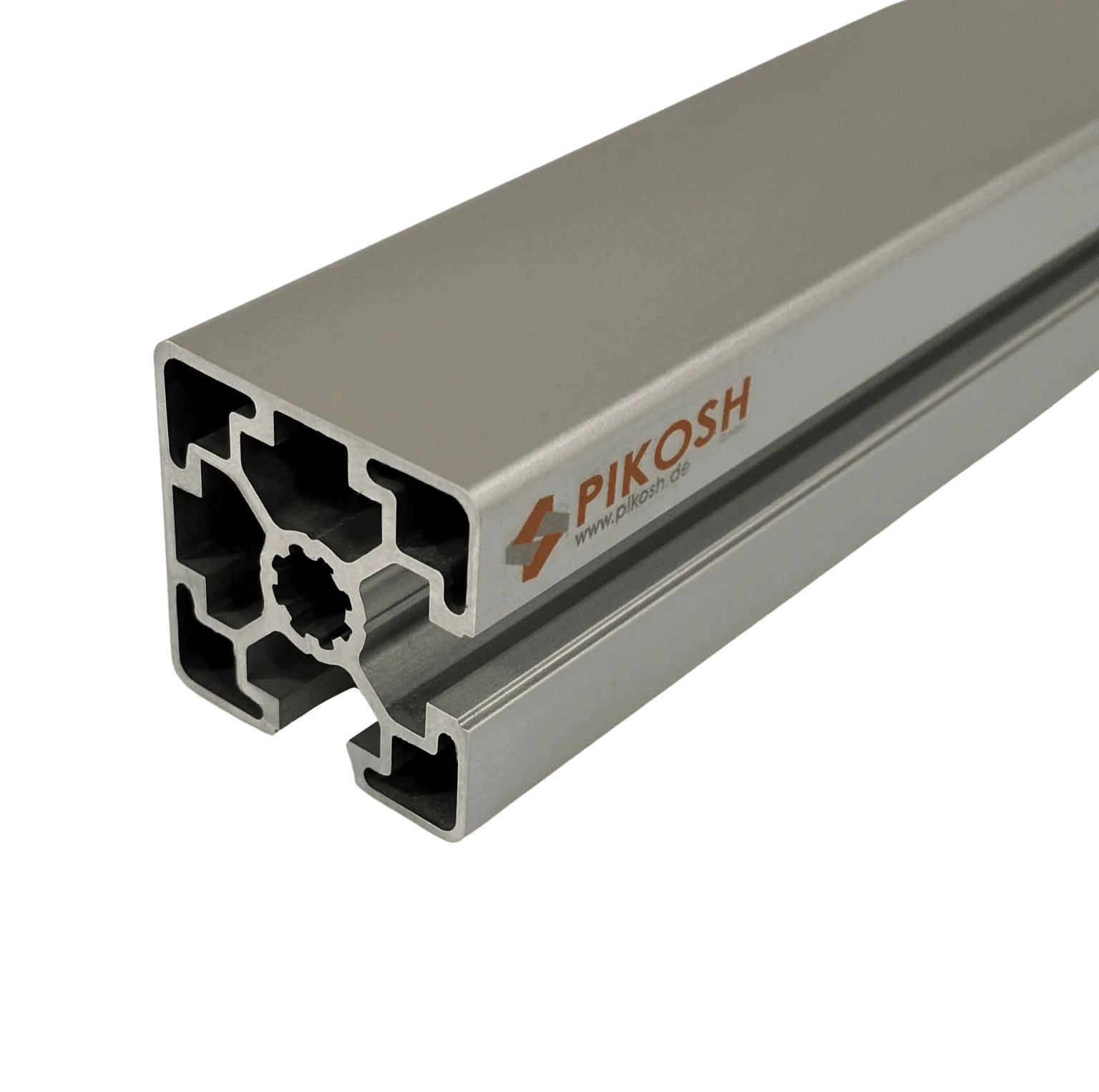

Profil 10 45×45 2N90 leicht B-Typ

1,30 €

inkl. 19 % MwSt.

Unser Strebenprofil 45x45mm mit Nutbreite 10mm in leichter Ausführung.

Stück nach Wunschlänge in mm

Das Profil ist eloxiert und aus Aluminium gefertigt.

1000 vorrätig

  • *mm

    Zuschnitt:

    Gewünschte DIN Norm:

    *Gewünschte Stückzahl:

    Bearbeitung Seite 1

    Bearbeitung Seite 2

Artikelnummer: Profil 10 45x45 2N90 Leicht Kategorien: ,

Beschreibung

System BSP
Nut 10
Raster 45
Abmessung 45×45 mm
Ausführung leicht
Vorspannung 0,2 mm +0,1/-0,15
Nutmaß 10,0 + 0,4 mm
Kernbohrung
10,0 +/- 0,15 mm
Nutzlänge 6000/6030 -0+10 mm
Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA
Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 604,30
Umfang Außenkontur mm 264,60
Schwerpunkt X [mm] 22,60
Y [mm] 22,35
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 120962,10
2. Grad vertikal IY [mm4] 120553,60
Widerstandsmoment WX max [mm3] 5411,80
WX min [mm3] 5340,80
WY max [mm3] 5333,00
WY min [mm3] 5383,10
Nominal – Gewicht (ca. +-) KG [kg/m] 1,6380

Zusätzliche Informationen

Gewicht 1,6380 kg
