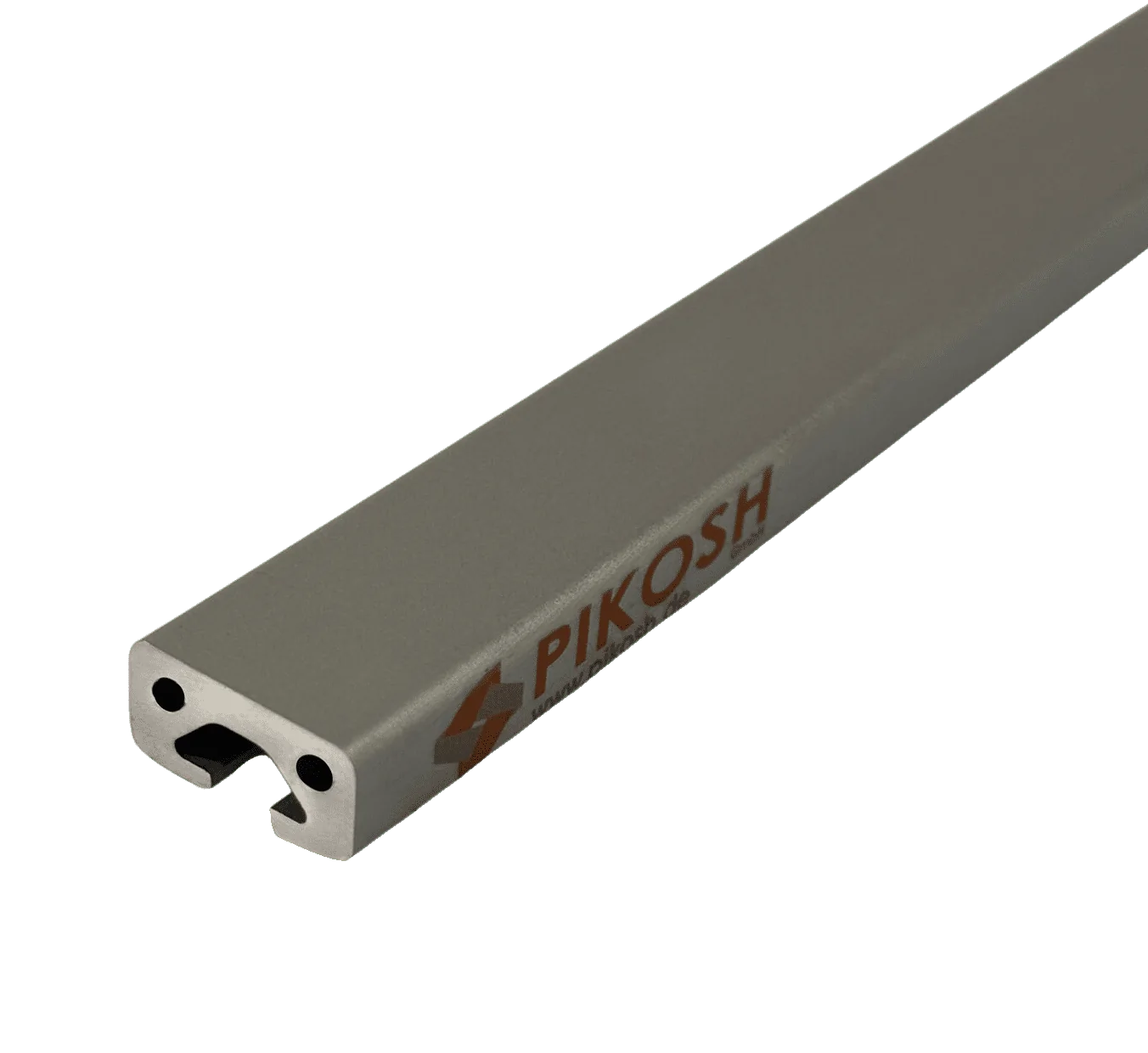

Profil 5 20×10 schwer I-Typ

0,20

1000 vorrätig

  • *mm

    Zuschnitt:

    Gewünschte DIN Norm:

    *Gewünschte Stückzahl:

    Bearbeitung Seite 1

    Bearbeitung Seite 2

Artikelnummer: Profil 5 PI 20x10 Kategorien: , ,

Beschreibung

System ISP
Nut 5
Raster 20
Abmessung 20×10 mm
Ausführung schwer
Vorspannung 0,2 mm + 0,1/-0,15
Nutmaß 5,0 + 0,3 mm
Kernbohrung 4,3 +/- 0,1 mm
Nutzlänge 6000/6030 -0+10 mm
Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA
Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 129,90
Umfang Außenkontur mm 76,30
Schwerpunkt X [mm] 10,00
Y [mm] 4,51
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 1229,80
2. Grad vertikal IY [mm4] 5284,00
Widerstandsmoment WX max [mm3] 272,40
WX min [mm3] 224,10
WY max [mm3] 528,40
WY min [mm3] 528,40
Nominal – Gewicht (ca. +-) KG [kg/m] 0,352

Zusätzliche Informationen

Gewicht 0,4 kg
