Profil 5 Pi 20×20 2 N 180

0,95

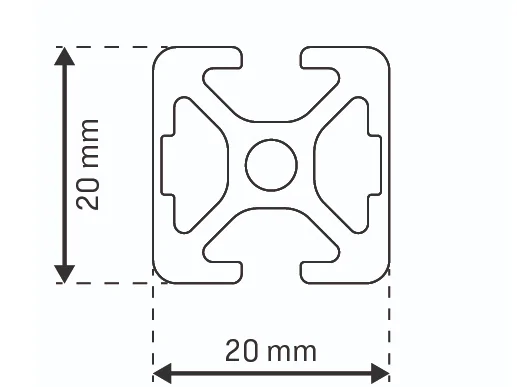

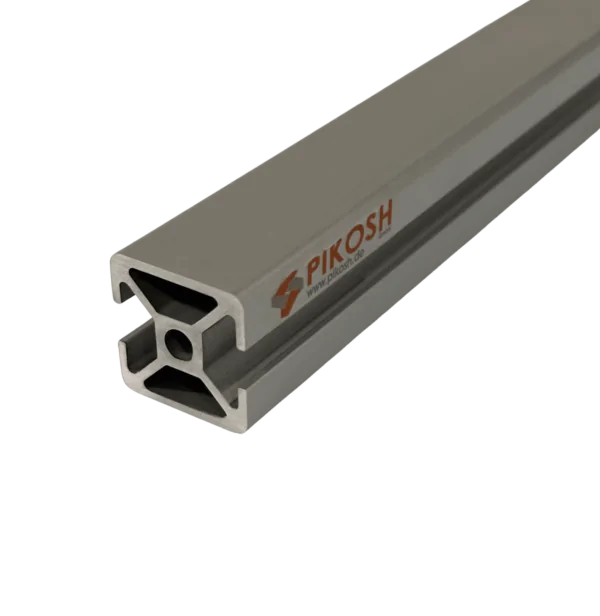

Unser Strebenprofil 20×20 mm mit Nutbreite 5 mm 2N180, mit Zwei geschlossenen Nuten

Stück nach Wunschlänge in mm

Das Profil ist eloxiert und aus Aluminium gefertigt.

Technische Daten
Werkstoff: AlMgSi0,5F25 natur eloxiert
Trägheitsmoment I x: 0,89 cm4
Trägheitsmoment I y: 0,74 cm4
Widerstandsmoment W x: 0,89 cm³
Widerstandsmoment W y: 0,74 cm³
Gewicht kg/m: 0,539

Hinweis
Aluminiumprofil in natur eloxierter Ausführung aus Europäischer Herstellung

Verbaubar mit allen Zubehörteilen der Baureihe 5

1000 vorrätig

  • mm

    Zuschnitt:

    Gewünschte DIN Norm:

    Gewünschte Stückzahl:

Artikelnummer: Profil 5 Pi 20x20 2 N 180 Kategorien: ,

Beschreibung

Bezeichnung

  • Nut: 5
  • Raster: 20
  • Abmessung: 20×20 mm
  • Ausführung: leicht
  • Vorspannung: 0,2 mm + 0,1/-0,15
  • Nutmaß: 5,0 + 0,3 mm
  • Kernbohrung: 4,3 +/- 0,1 mm
  • Nutzlänge: 6000/6030 -0+10 mm

Oberfläche

  • Eloxal: E6Ev1 10-15 µm silber, E6Ev6 10-15 µm schwarz
