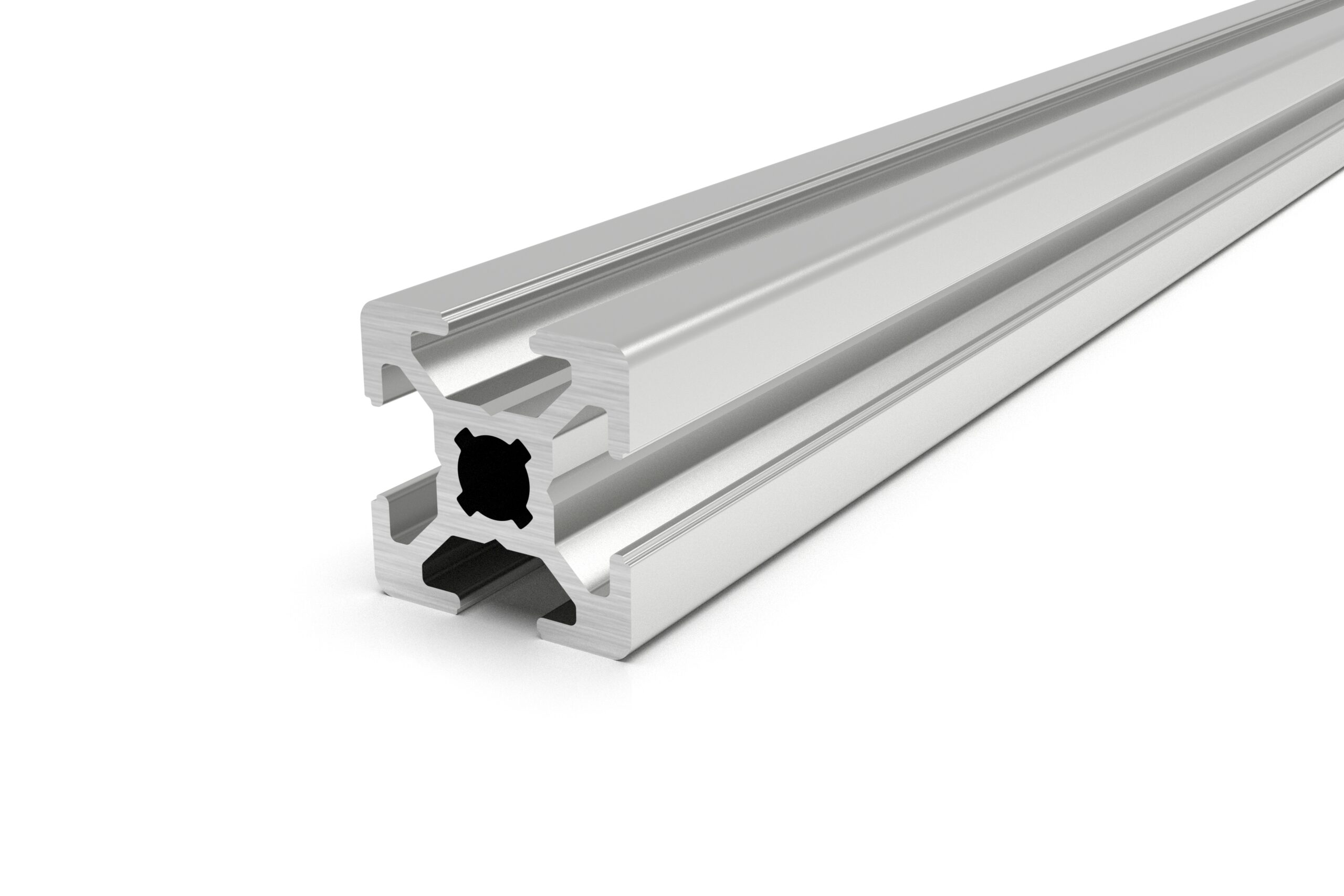

Profil 6 20×20 leicht B-Typ

0,00

Unser Strebenprofil 20x20mm mit Nutbreite 6mm in leichter Ausführung.

Stück nach Wunschlänge in mm

Das Profil ist eloxiert und aus Aluminium gefertigt

  • mm

    Zuschnitt:

    Gewünschte DIN Norm:

    *Gewünschte Stückzahl:

    Bearbeitung Seite 1

    Bearbeitung Seite 2

Beschreibung

System BSP
Nut 6
Raster 20
Abmessung 20×20 mm
Ausführung leicht
Vorspannung 0,2 mm +0,1/-0,15
Nutmaß 6,0 + 0,3 mm
Kernbohrung 5,5 + 0,2 / – 0,1 mm
Nutzlänge 6000/6030 -0+10 mm
Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA
Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 162,10
Umfang Außenkontur mm 151,20
Schwerpunkt X [mm] 10,00
Y [mm] 10,00
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 6688,10
2. Grad vertikal IY [mm4] 6688,10
Widerstandsmoment WX max [mm3] 668,80
WX min [mm3] 668,80
WY max [mm3] 668,80
WY min [mm3] 668,80
Nominal – Gewicht (ca. +-) KG [kg/m] 0,439
