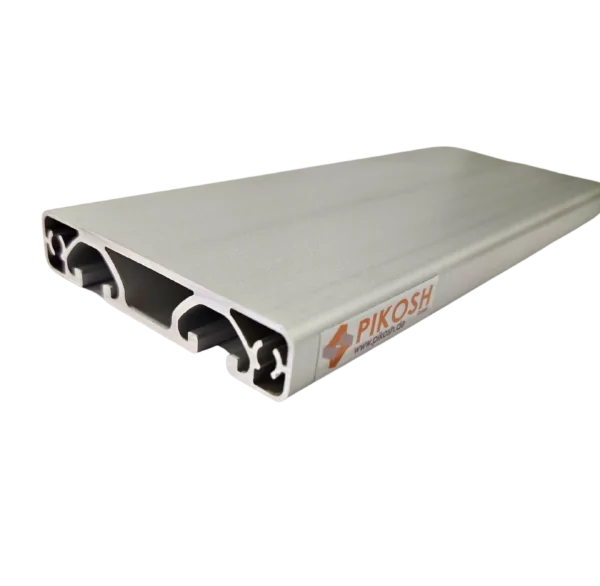

Profil 8 80×16 ultraleicht I-Typ

3,95

Unser Strebenprofil 80x16mm mit Nutbreite 8 mm in ultraleichter Ausführung.

Stück nach Wunschlänge in mm

Das Profil ist eloxiert und aus Aluminium gefertigt.

1000 vorrätig

Artikelnummer: Profil 8 80x16 Economy Kategorien: ,

Beschreibung

System ISP
Nut 8
Raster 40
Abmessung 80×16 mm
Ausführung ultra-leicht
Vorspannung 0,2 mm + 0,1/-0,15
Nutmaß 8,0 + 0,4 mm
Kernbohrung 5,0 +0,1/-0,2
Nutzlänge 6000/6030 -0+10 mm
Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA
Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 465,90
Umfang Außenkontur mm 277,10
Schwerpunkt X [mm] 40,00
Y [mm] 7,67
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 15257,00
2. Grad vertikal IY [mm4] 255701,60
Widerstandsmoment WX max [mm3] 1988,60
WX min [mm3] 1832,00
WY max [mm3] 6392,50
WY min [mm3] 6392,50
Nominal – Gewicht (ca. +-) KG [kg/m] 1,264
