Profil 8 120×16 ultraleicht I-Typ

1,55 €

inkl. 19 % MwSt.

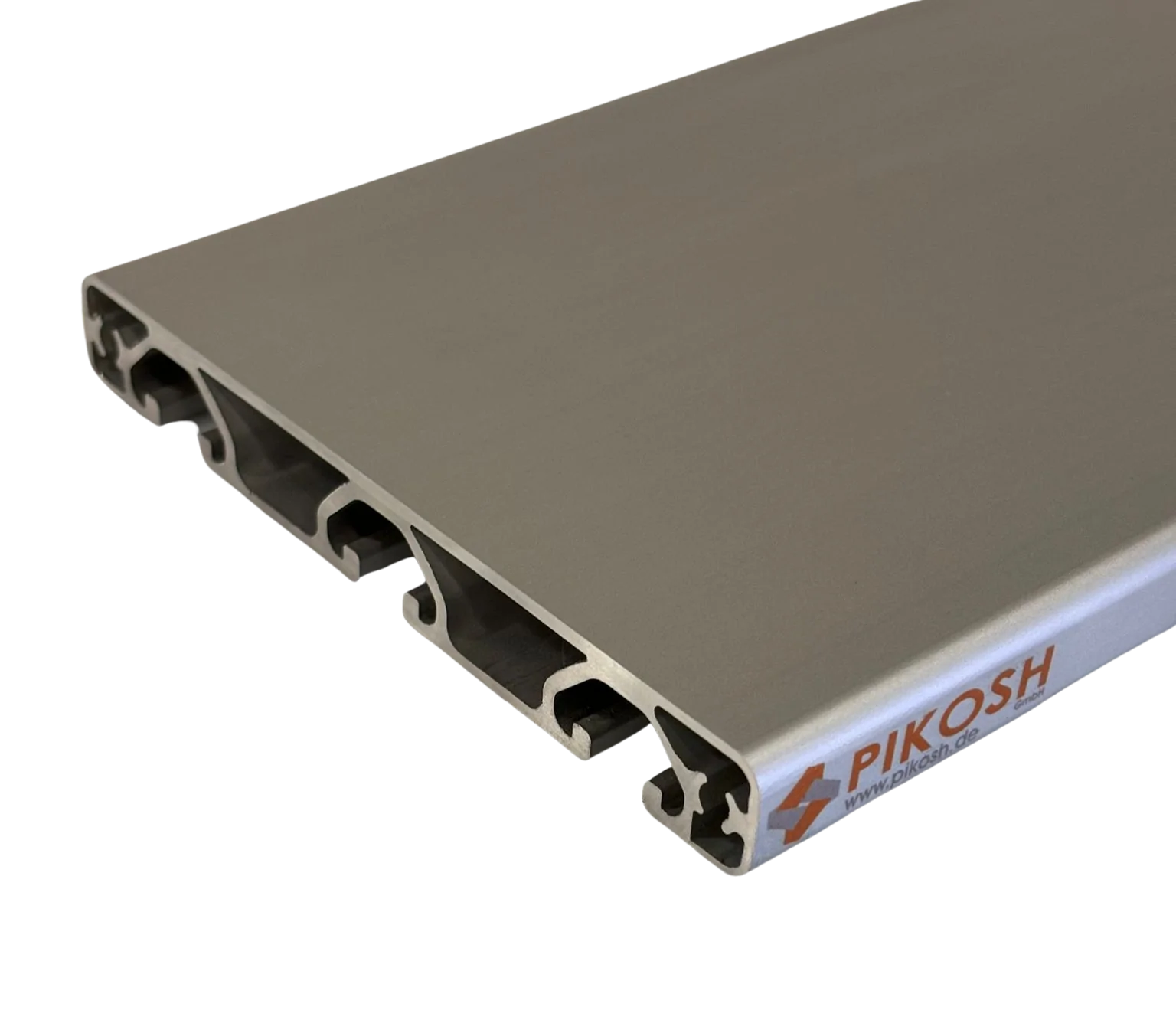

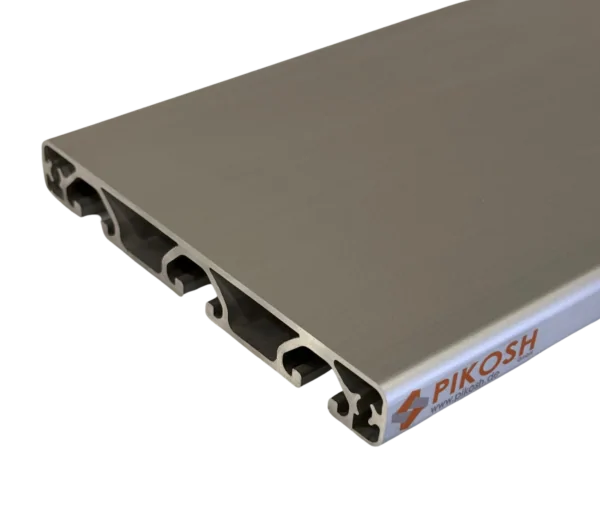

Unser Strebenprofil 120x16mm mit Nutbreite 8mm in ultraleichter Ausführung.

Stück nach Wunschlänge in mm

Das Profil ist eloxiert und aus Aluminium gefertigt

1000 vorrätig

  • *mm

    Zuschnitt:

    Gewünschte DIN Norm:

    *Gewünschte Stückzahl:

    Bearbeitung Seite 1

    Bearbeitung Seite 2

Artikelnummer: Profil 8 PI 120x16 Economy Kategorien: ,

Beschreibung

System ISP
Nut 8
Raster 40
Abmessung 120×16 mm
Ausführung ultra-leicht
Vorspannung 0,2 mm + 0,1/-0,15
Nutmaß 8,0 + 0,4 mm
Kernbohrung 4,3 +-0,15
Nutzlänge 6000/6030 -0+10 mm
Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA
Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 723,10
Umfang Außenkontur mm 401,80
Schwerpunkt X [mm] 60,00
Y [mm] 8,40
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 24279,00
2. Grad vertikal IY [mm4] 901522,00
Widerstandsmoment WX max [mm3] 2889,10
WX min [mm3] 2889,10
WY max [mm3] 15022,10
WY min [mm3] 15022,10
Nominal – Gewicht (ca. +-) KG [kg/m] 1,96



Zusätzliche Informationen

Gewicht 1,96 kg
