Profil 8 160×40 leicht I-Typ

7,52

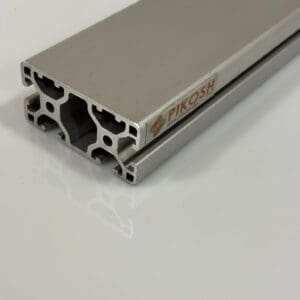

Unser Strebenprofil 40x160mm mit Nutbreite 8mm in leichter Ausführung.

Stück nach Wunschlänge in mm

Das Profil ist eloxiert und aus Aluminium gefertigt

1000 vorrätig

  • mm

    Zuschnitt:

    Gewünschte DIN Norm:

    *Gewünschte Stückzahl:

    Bearbeitung Seite 1

    Bearbeitung Seite 2

  • *mm

    Zuschnitt:

    Gewünschte DIN Norm:

    *Gewünschte Stückzahl:

    Bearbeitung Seite 1

    Bearbeitung Seite 2

Artikelnummer: Profil 8 PI 160x40 leicht Kategorien: ,

Beschreibung

System ISP
Nut 8
Raster 40
Abmessung 160×40 mm 4 N
Ausführung leicht
Vorspannung 0,2 mm +0,1/-0,15
Nutmaß 8,0 + 0,3 mm
Kernbohrung 6,8 – 0,2 mm
Nutzlänge 6000/6030 -0+10 mm
Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA
Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 2127,50
Umfang Außenkontur mm 680,00
Schwerpunkt X [mm] 80,00
Y [mm] 19,35
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 335787,00
2. Grad vertikal IY [mm4] 5118689,00
Widerstandsmoment WX max [mm3] 17349,70
WX min [mm3] 16264,00
WY max [mm3] 63983,60
WY min [mm3] 63983,60
Nominal – Gewicht (ca. +-) KG [kg/m] 5,766

Zusätzliche Informationen

Gewicht 8,610 kg
