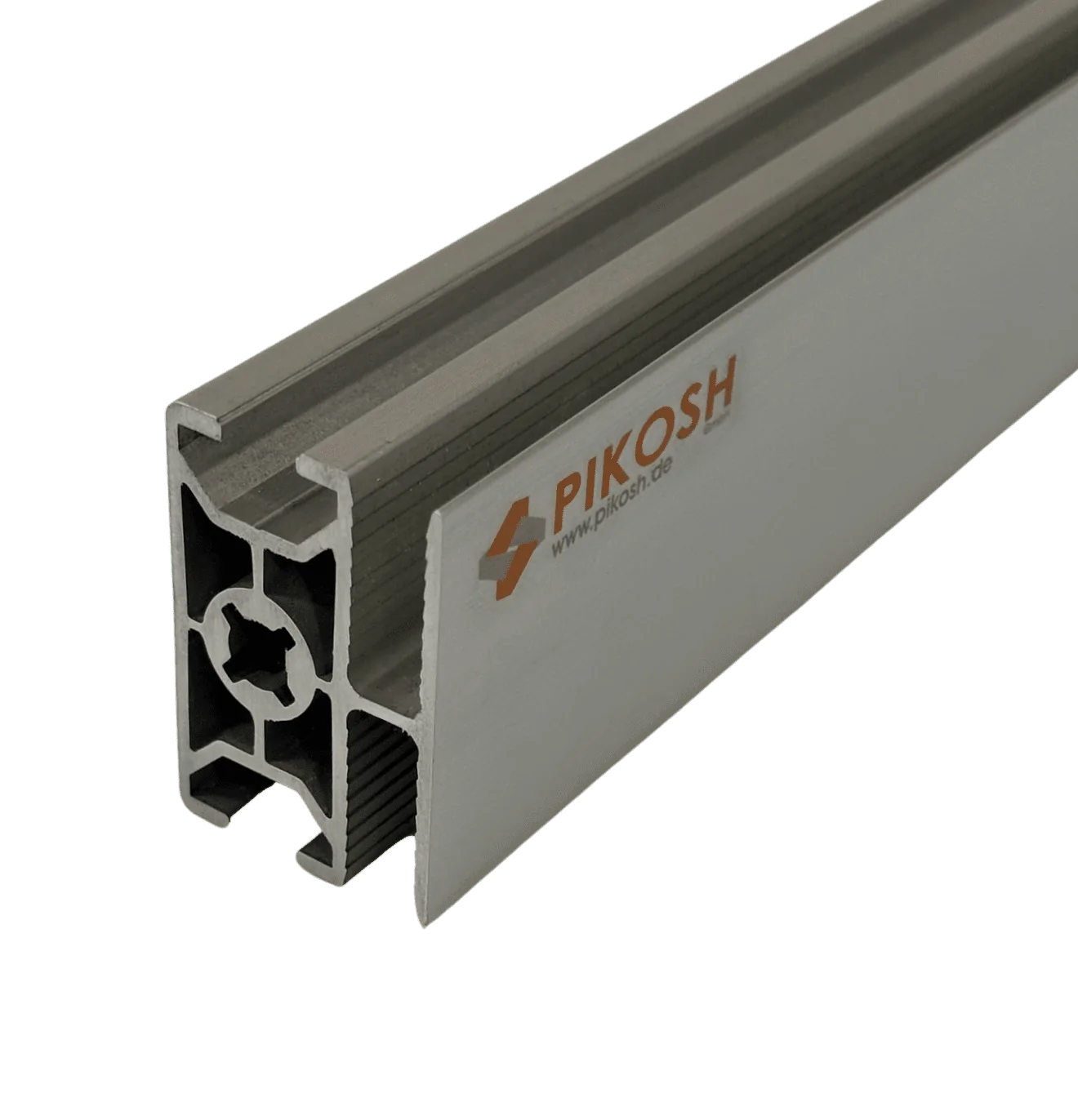

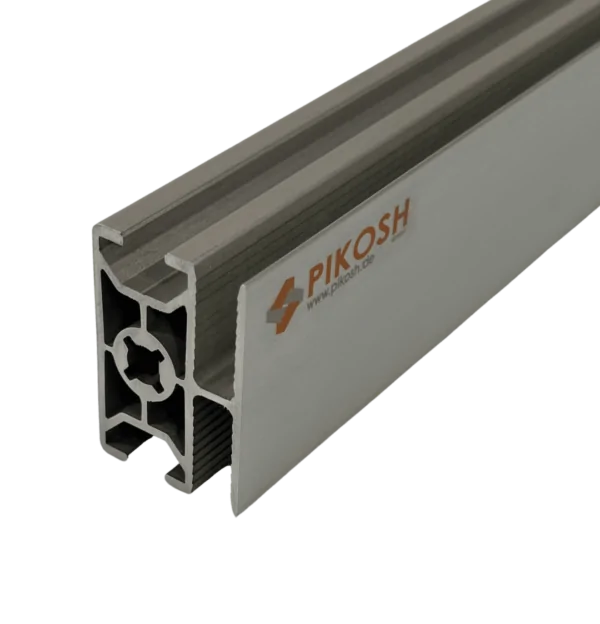

Schutzgitterprofil 45×30 Nut 8 B-Typ

2,01 €

inkl. 19 % MwSt.

Unser Strebenprofil 45×30 mm mit Nutbreite 8/10 mm.

Stück nach Wunschlänge in mm

Das Profil ist eloxiert und aus Aluminium gefertigt.

-> Wellengitter sind bei diesem Profil ohne zusätzliche Einfassung direkt in der Sondernut stabil befestigt

1000 vorrätig

  • *mm

    Zuschnitt:

    Gewünschte DIN Norm:

    *Gewünschte Stückzahl:

    Bearbeitung Seite 1

    Bearbeitung Seite 2

Artikelnummer: Schutzprofil 45x30 Kategorien: , ,

Beschreibung

System BSP
Nut 8
Raster 30
Abmessung 30×45 mm
Ausführung leicht
Vorspannung 0,2 mm +0,1/-0,15
Nutmaß 8,0 + 0,3 mm
Kernbohrung 6,8 – 0,2 mm
Nutzlänge 6000/6030 -0+10 mm
Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2 JA
Dodd Frank JA
Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50 [%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 442,80
Umfang Außenkontur mm 290,50
Schwerpunkt X [mm] 16,13
Y [mm] 22,50
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 69448,80
2. Grad vertikal IY [mm4] 40543,00
Widerstandsmoment WX max [mm3] 3086,60
WX min [mm3] 3086,60
WY max [mm3] 2512,80
WY min [mm3] 2512,80
Nominal – Gewicht (ca. +-) KG [kg/m] 1,20



Zusätzliche Informationen

Gewicht 1,20 kg
